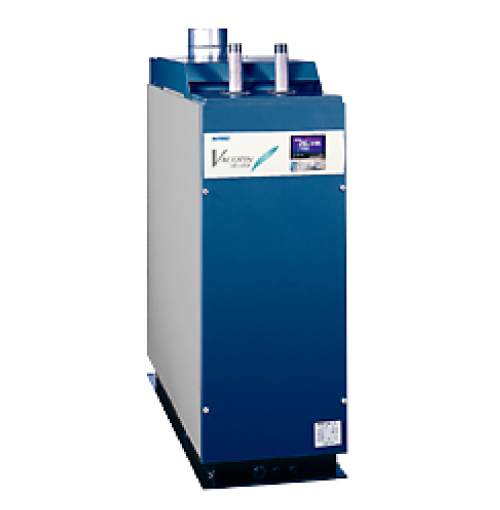

■スペック
【缶体出力】 116kW
【使用燃料】 灯油
・低NOx、低騒音の低公害ボイラ
・貫流ボイラとの組合せによる省エネルギー

■特長
◎軽量･スリム･コンパクト
重量は従来機の1/2、据付面積は1/3（当社比）の軽量バコティンヒーターなので、搬入も容易です。
多缶設置の場所もピッタリと並べて据え付けられます。

◎低NOx構造
NOxの排出量を80ppm以下(O2=0％換算)に抑え、環境への負荷を低減しました。

◎省エネタイプ
ボイラ効率90％を達成し、多缶設置により、必要台数のみの運転で温水使用量の調整が可能で、使用量に応じて省エネを図ります。

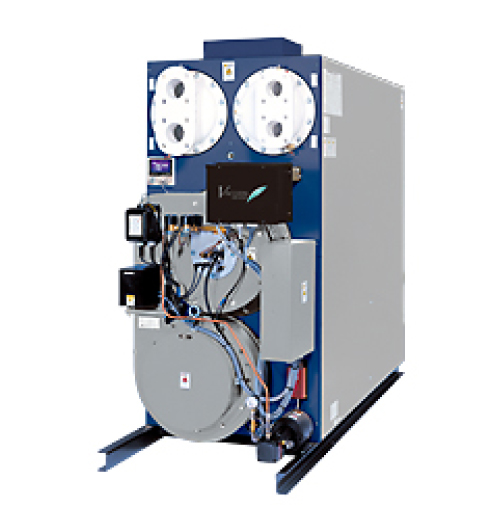

■スペック
【缶体出力】 186～930kW
【使用燃料】 灯油・A重油

■特長
◎搬入・搬出が楽なワンドアタイプで省スペース
正面幅がスリムで、扉1枚の幅(約800mm)さえあれば、容易に搬入･据付けができます。
新たに搬入口を設ける必要はありません。（KFL-160～800型）

◎資格・検査不要
労働安全衛生規則によるボイラーに該当しないので、どなたでも運転でき、法定定期検査も不要です。

◎バコティンならではの多回路供給
給湯・暖房はもちろん、目的に応じて3〜4回路の同時供給も可能です。

◎メカトロニクス温水ヒーター
機械工学と電子工学を駆使し、マイコンを搭載することによって温水温度を直接コントロールし、より省エネルギーを達成しました。

◎安全性重視
真空ヒーター内部は原理的に膨張・爆発・破損の恐れがありません。また、缶内には常に一定量の熱媒水が入っていますので空焚きの心配もありません。

◎腐食・故障からガード
真空ヒーター内部に空気はなく、完全に外気と遮断・密閉されていますから腐食が起こりません。フランジ式の熱交換器はステンレス（SUS444）を使用し、耐久性が大幅に向上、腐食知らずで長寿命です。

◎予知機能
予知機能の履歴を保持させていますので、的確な判断ですばやい対応ができるようになりました。また、瞬時停電対策を施し、ヒーターの安全運転を行います。

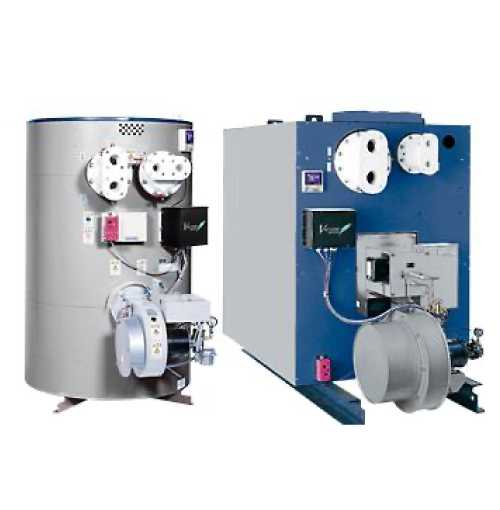

■スペック
【缶体出力】 93～581kW
【使用燃料】 灯油・A重油

■特長
◎高効率・高機能
・新開発の缶体により定格ボイラ効率を大幅に向上させました。
・定格ボイラ効率 ： 92％（201型）、91％（251型）、90％（301型）
・部分負荷運転時においては、従来機より約24%UP［負荷率30％時］を実現しました。（201/251/301型）
・新型バーナを搭載し燃焼制御を三位置制御へ改良しました。
・起動と停止の繰り返しによる効率の低下を抑え、実運転負荷における効率を大幅に向上しました。

◎真空式ならではの省エネ･省スペースタイプ
高機能の竪型省スペースタイプで、真空式ならではの高効率を達成しました。

◎マイコン制御で快適
機能チェック・負荷対応運転・管理・凍結防止運転等をマイコンで制御します。

◎腐食・故障知らずの長寿命設計
ヒーター内部は外気と遮断されていますから、腐食がおこりません。 熱交換器はステンレス(SUS444)を使用し、耐食性向上により腐食知らずで長寿命です。

◎資格・検査不要
労働安全衛生規則によるボイラーに該当しないので、どなたでも運転でき、法定定期検査も不要です。

◎原理的にも機能的にも安全設計
真空のヒーター内部は、原理的に膨張･爆発･破損の恐れがありません。また、缶体内部には一定量の熱媒水が入っていますので空焚きの心配もありません。さらに複数の安全装置を組込んでいます。

◎予知機能搭載
予知機能の履歴を保持させていますので、的確な判断で素早い対応ができます。また、瞬時停電対策を施し、ヒーターの安全運転を行います。

◎バコティンならではの多回路供給
給湯・暖房はもちろん、目的に応じて3〜4回路の同時供給も可能です。

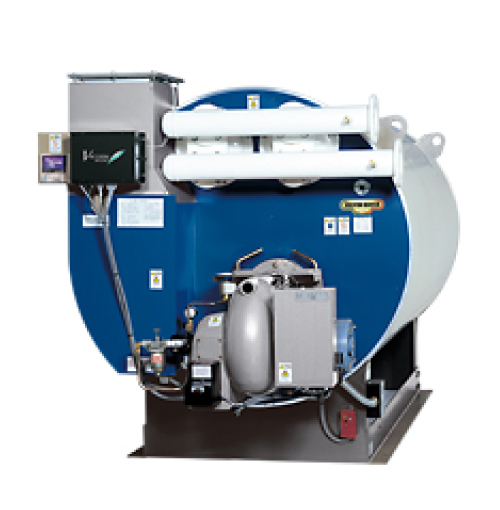

■スペック
【缶体出力】 1,163～2,326kW
【使用燃料】 灯油・A重油

■特長
◎高効率・省エネルギーを実現
定格出力での効率88％と、大幅な効率アップを実現しました。ヒーター内部のスケール生成がなく、経年変化による効率低下もありません。従って燃料費の節減になります。

◎マイコン制御で快適
機能チェック・負荷対応運転・管理・凍結防止運転等をマイコンで制御します。

◎腐食・故障知らずで長寿命
ヒーター内部は外気と遮断されていますから、腐食がおこりません。また、缶体温度が均一で熱応力による破損の心配もありません。フランジ式の熱交換器はステンレス(SUS444)を使用し、水管および燃焼ガスの低温部には耐硫酸鋼を使用しています。耐食性の向上を図りました。

◎資格・検査不要
労働安全衛生規則によるボイラーに該当しませんから、どなたでも運転でき、法定定期検査も不要です。

◎原理的にも機能的にも安全設計
真空のヒーター内部は、原理的に膨張･爆発･破損の恐れがありません。また、缶体内には一定量の熱媒水が入っていますので空焚きの心配もありませんが、さらに複数の安全装置を組込んでいます。

◎予知機能でいつも安心
排ガス温度が通常より上昇すると、マイコンの液晶表示盤がフラッシュしてお知らせします。予知機能の履歴を保持させていますので、的確な判断で素早い対応ができます。また瞬時に停電対策を施し、ヒーターの安全運転を行います。

◎バコティンならではの多回路供給
給湯・暖房はもちろん、目的に応じて3〜4回路の同時供給も可能です。

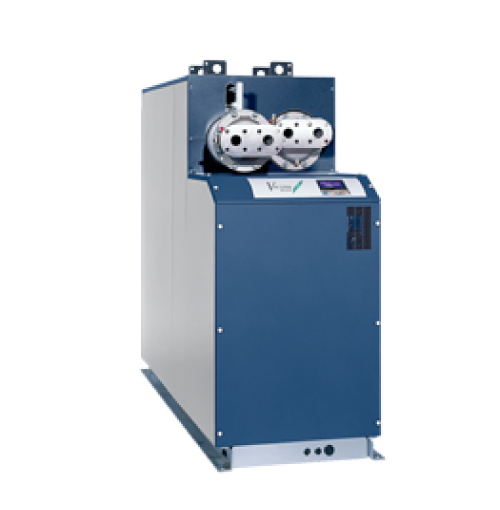

■スペック
【缶体出力】 233～581kW
【使用燃料】 灯油

■特長
◎ワンドアタイプのスリムなボディ
本体幅610mm(200･250型)、820mm(300･400･500型)のスリム＆コンパクト設計で設置面積が約50％(当社比)省スペース化できます。
さらにスペース有効利用のニーズに応え、屋外設置も可能です。

◎多缶設置による省スペース化
ボイラを密着して多缶設置できるモジュラータイプです。従来の設置方法に比べ、大幅な省スペース化（KML-250×3台において、当社比:約60％減）を実現しました。

◎地球にやさしい超低NOxを実現。しかも高効率で省エネルギー
高効率：93％(KML-200･300型)、92％(KML-250･400･500型)で、省エネ･低ランニングコストを実現しました。

◎資格・検査不要
バコティンヒーターはヒーター内部が真空のため、原理的に膨張・爆発・破損の恐れがありませんので、「労働安全衛生規則」による「ボイラー及び圧力容器安全規則」の適用を受けません。どなたでも運転でき、法定定期検査も不要です。

◎大気汚染防止法適用外
燃料消費量(重油換算)50L/h未満、伝熱面積5㎡未満(KML-200･250型)、伝熱面積10㎡未満(KML-300･400型)で、大気汚染防止法の適用を受けません。（地方自治体によっては、伝熱面積および熱料消費量により届出が必要な所もあります）

◎マイコン制御であらゆる運転に対応
台数制御運転･ネットワークメンテナンス･ボイラ監視ネットワークシステムで、ボイラ管理が容易になります。マイコンによる機能チェック・適切な負荷運転・管理・凍結防止運転を制御します。故障予知機能搭載で、トラブルを未然に防ぎます。

■スペック
【缶体出力】 37.2～500kW
【使用燃料】 灯油・A重油

■特長
◎省エネルギータイプ
缶体は独自の伝熱面構造により高効率ですから、燃料消費量が少なく省エネルギータイプのボイラです。

◎安定湯温・安定給湯でいつも快適
即応性の高いバーナ、高精度サーモの採用かつ少貯湯量構造により、瞬間給湯機なみの沸き上り時間と安定した湯温を必要な時に必要なだけ連続安定供給します。

◎能力をさらにアップ、上部給水方式
NAS-352〜1602型は上部給水方式の採用により缶体内の対流を良くし、湯水境界面ができないので溶存酸素の分離に著しい効果があり、ボイラ能力を充分に発揮します。

◎騒音をおさえた静音設計
バーナに高効率ファンを採用、煙突部にはバフラー機構＜NAS-352〜1602型＞を採用しているので運転音が静かで安定した運転ができます。さらにNAS-2002型以上は2段着火方式（Lo燃焼スタート）により一層着火音、運転音が静かです。

◎寒い冬も安心な凍結防止機構を採用
サーモスタットに凍結防止運転接点(F点7℃)を設けていますので外気の異常低温の場合は経済的な凍結防止運転ができます。

◎電子制御ですべて自動化の安全設計
サーモスタット、ハイリミットサーモ、プレパージ機構、炎検出器など各種安全機構を採用しており、ON-OFFのスイッチ操作だけであとは全て電子制御装置がコントロールします。

◎設置スペースを有効に活かす小型･軽量
徹底した合理的設計により、小型・軽量化を図っていますので運送・搬入・設備工事における取扱が容易になったとともに設置スペースがわずかですみ、ボイラ室を有効活用することができます。

■スペック
【缶体出力】 58.1～419kW
【使用燃料】 灯油・A重油

■特長
◎豊富な貯湯量
貯湯量が多いので、一度に多量のお湯を使用しても温度降下が少なく、安定したお湯を供給します。

◎安全設計
温度調節装置・過熱防止装置・プレパージ機構・炎監視装置など、各種安全装置を採用した安全設計の温水ボイラです。

◎電子制御
独自の電子制御装置により、始動から停止までボタン操作だけの全自動運転です。

◎小型コンパクト
小型コンパクト設計のため、据付スペースがわずかですみます。

◎マグネシウム陽極棒標準装備
簡易タイプの防食機構を採用しております。イニシャルコストが安くすみ、充分な防食効果がえられます。

◎クリーン給湯
ステンレス製プレート式熱交換器（SUS316）による間接加熱方式で赤水の発生がなくクリーンなお湯を供給いたします。

◎給湯の高圧化（0.5MPa）
缶体は最高使用圧力0.1MPaの簡易ボイラー適用ですが、熱交換器は第一種圧力容器に該当せず0.5MPaの高圧給湯が可能です。「ボイラー及び圧力容器安全規則」による届出や取扱者の資格免許を必要としません。

◎高温給湯
高性能プレート式熱交換器により75~83℃の高温給湯が可能となり広範囲の使用温度でご使用頂けます。また、ピーク時の大量給湯に対応した熱交換器で安定した給湯が行えます。

◎間接加熱方式により、長寿命
缶体を熱媒体として使用しますので、腐食の原因となる溶存酸素が少なく耐久性が向上します。

◎配管取り出し自在
オプションの配管継手を使用することにより、配管の取り出し方向を変えることができます。設置場所の制限に柔軟に対応します。

■スペック
【缶体出力】 116～698kW
【使用燃料】 灯油・A重油

■特長
◎省エネルギータイプ
缶体は水冷壁構造の燃焼室と独自の伝熱面積構造により、熱吸収率86％の高効率に加え、バーナは負荷の変動に適応し、高燃焼・低燃焼を繰り返すHi-Lo-OFF制御機能(NASH-2003S/W型以上)を備えた、省エネルギータイプの温水ヒーターです。

◎無資格・無検査で最高使用圧力0.5MPa
缶体は大気圧で運転される無圧缶水式のため、給湯回路・暖房回路ともに最高使用圧力0.5MPaまで使用しても｢ボイラー及び圧力容器安全規則｣による届出や取扱者の資格免許を必要としません。◎耐久性抜群・赤水追放

◎耐久性抜群・赤水追放!
無圧式缶体により、圧力損傷事故の危険性および低温腐食、容存酸素・水素などの腐食要因ガスの発生がほとんどなく、耐久性が一段と向上し、しかも熱交換器はステンレス製のプレートを採用していますので、清潔・長寿命です。

◎取り扱いが簡単
高温度センサーや空焚防止機構、温度制御など、二重・三重の安全設計を搭載した温水ヒーターです。

◎低騒音タイプ
Hi-Lo-OFF制御バーナの採用により、着火時および運転時の騒音が一層低下しました。(NASH-2003S/W型以上)

◎省スペース設計
徹底した合理設計により、小型・軽量化を図っているので、運送・搬入・設置工事における取扱が容易になったとともに、設置スペースがわずかですみ、ボイラ室を有効活用することができます。
